扩径机的介绍

TIME: 2021-04-10

一、扩径机属于直缝金属焊管整形设备,它是用锥体扩胀头,在钢管内扩胀,到达消弭钢管的成型压力,并保证直缝焊钢管全长段真径大小分歧。设备由小车,扩胀器,任务套筒,固定座,油缸,光滑站,台架,液压站,电控零碎组成。扩胀器设置在小车,扩胀器由任务套筒衔接在油缸上,扩胀器是由扩胀头,扩胀块,导向盘,拉杆等组成。经过分段式机器挤胀工艺保证直缝金属焊管外形定径,消弭应力的大型设备。

钢管(管端)扩径机的工作原理是将经过成型、内外焊合格的钢管套在扩径机的模具上,通过模具在径向方向向外扩张,钢管在模具的作用下同时扩张,钢管材料产生流动变形从而使内应力重新均匀分布,通过对模具径向位移的严格控制,可使钢管材料的流动变形得以控制,从而使管端在限定长度内的直径精度、圆度精度达到API5L等标准要求。

该机是埋弧焊接钢管生产线的专用设备,它是用来对直缝焊接钢管或螺旋埋弧焊接钢管的管端(螺旋焊接钢管管端250mm范围内的内焊缝经过修磨处理,余高不大于0.5mm)进行冷扩成型,使管端在限定长度内的直径尺寸及圆度达到允许的范围内,从而达到整圆管端、便于焊接的要求。

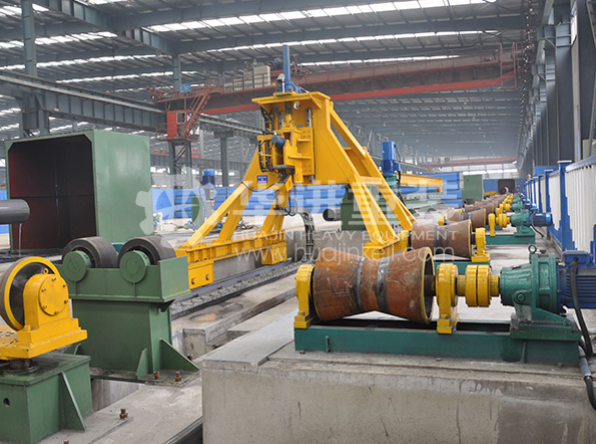

扩径机


二、技术参数及性能指标

1、产品参数

(1)扩径钢管直径范围:¢508~¢920mm

(2)扩径钢管壁厚范围:6~20mm

(3)材料等级:~X70

(4)扩径钢管长度范围:8~12.5m

(5)扩径钢管单重:Max6吨

(6)扩径钢管质量要求:符合API SPEC5L标准要求焊接钢管,而且管端250mm范围内焊缝等余高不大于0.5mm。

2、扩径机参数

(1)扩径方式:液压扩径

(2)扩径长度:平直段最大150mm(100~150mm可调,过渡段100mm)

(3)扩径率:Max1.5%D

(4)扩径后钢管精度范围:

直径公差:D-0.5+1.6(采用周长法测量)

椭圆度:0.6%D(在保证扩径率0.3%以上)
